Tùy từng nhu cầu của người sử dụng, việc đảo chiều động cơ 3 pha có thể đáp ứng được những nhu cầu đặc thù của từng công việc. Bài viết dưới đây sẽ cùng bạn tìm hiểu mục đích và nguyên lý đảo chiều động cơ 3 pha sang 1 pha, hãy cùng tham khảo nhé!
1. Mục đích đảo chiều motor 3 pha
Xem thêm: Cách sửa lỗi cài NET Framework trên Win 10, 8, 7
Mục đích của việc đảo chiều động cơ 3 pha cũng khá rõ ràng. Như các bạn đã biết, motor điện đã và đang được sử dụng trong sản xuất và đời sống ngày càng phổ biến. Bên cạnh đó, động cơ điện 3 pha cũng đã và đang được cung ứng hết sức đa dạng cả về chủng loại cũng như thiết kế cùng với công suất, kích thước của sản phẩm.
Với những trường hợp động cơ được sử dụng chính là động cơ 3 pha nhưng nguồn phát của nó lại chỉ là nguồn 1 pha, chúng ta cần phải tìm cách khắc phục. Một trong những cách mà các bạn có thể tham khảo đó chính là đấu motor điện 3 pha trở thành 1 pha để cho động cơ có thể hoạt động tốt nhất.

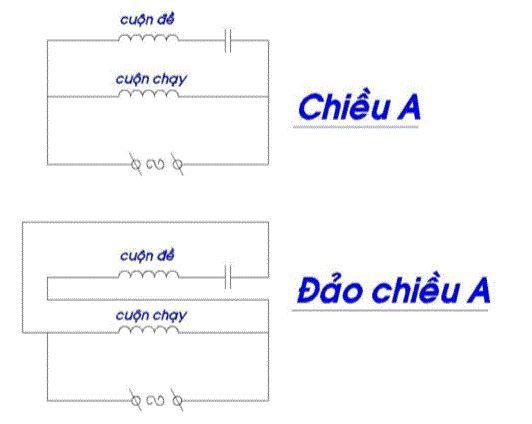

Sơ đồ đảo chiều động cơ điện 3 pha sang 1 pha
2. Nguyên lý của quá trình đảo chiều động cơ 3 pha
Xem thêm: Cách thêm nhiều map Hatch trong cad, 177 mẫu Hatch
Trên thực tế thì động cơ điện 3 pha có thể làm việc bình thường ở lưới điện 1 pha nếu bạn sử dụng 1 tụ điện. Tụ điện này sẽ có tác dụng mở máy cho động cơ đạt tới 80% công suất định mức. Mặc dù vậy, người ta vẫn thường áp dụng cách đảo chiều đối với các loại động cơ điện 3 pha có công suất <2KW. Lúc đó, người ta sẽ chọn cho mỗi động cơ 1 sơ đồ đấu nối và trị số tụ điện sao cho phù hợp với các yêu cầu ở dưới đây:
- Lượng điện áp định mức của động cơ (còn gọi là hiệu điện thế) trên cuộn dây là không đổi.
- Đặt 1 trong 2 cuộn dây pha chuyển sang cuộn làm việc, cuộn còn lại sẽ chuyển thành cuộn khởi động.
- Trị số tụ điện được lựa chọn phải đảm bảo được tiêu chí là góc lệch pha giữa dòng điện cuộn làm việc cuộn khởi động phải đạt được 900.

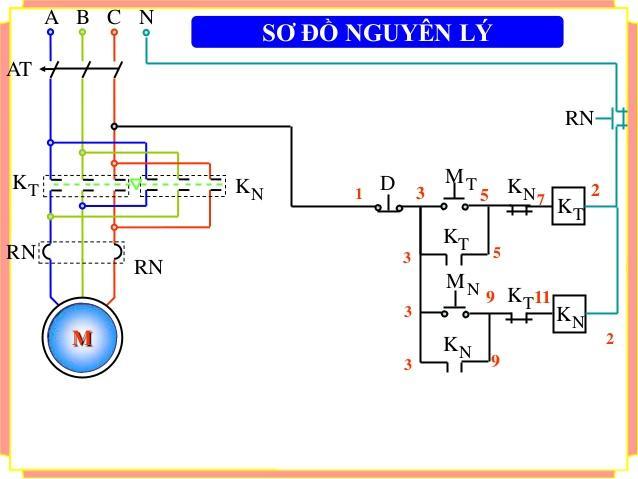

Sơ đồ nguyên lý của quá trình đảo chiều động cơ 3 pha
3. Cách đấu dây mạch đảo chiều động cơ điện 3 pha
Dưới đây là những hướng dẫn đơn giản về cách đấu điện 3 pha 200V và 220V để trở thành nguồn điện 1 pha. Cách này thường sử dụng cho các thiết bị điện như: máy nén khí, máy cắt, máy bơm, máy phát điện, máy khoan,… Cách đấu điện 3 pha tương đối dễ dàng, an toàn, hiệu quả đối với các loại máy móc, động cơ điện.
Cách đấu điện cho động cơ 3 pha 200V
- Điện 3 pha là dòng điện sử dụng 3 pha dây nóng và 1 pha dây nguội, nằm trên hệ thống điện có 3 pha và 4 dây ra. Cách đấu nối dây điện ra 3 pha 200V từ nguồn điện 3 pha 380V thường dùng cho các thiết bị điện 3 pha được nhập khẩu từ Nhật, Mỹ.
- Trên thực tế, dòng điện 3 pha thường được sử dụng rất nhiều cho các hệ thống máy móc, dây chuyền sản xuất công nghiệp, nhà xưởng, cơ quan, xí nghiệp,… có yêu cầu sử dụng nhiều loại máy móc công suất lớn với những yêu cầu cao về dòng điện.
- Hiện nay, động cơ điện 3 pha đã được dùng rộng rãi hơn thời gian trước đây rất nhiều. Một số hộ gia đình khá giả có điều kiện, có nhiều loại thiết bị điện, hoặc có thể tận dụng nguồn điện 3 pha đang có sẵn để sử dụng trong gia đình.
- Đấu nối hình tam giác: Động cơ điện 3 pha thường được đấu dây theo hình tam giác khi mà thông số của động cơ điện có giá trị 200V/ 380V và điện áp của mạng lưới điện lúc này là 110V/ 220V. Trong trường hợp này, hệ thống dây điện sẽ được đấu nối theo hình tam giác để phù hợp đối với mức thông số điện áp của động cơ điện lúc này đang ở mức thấp nhất là 200V, nhưng điện áp của mạng lưới điện lại ở mức cao nhất là 220V.
Cách đấu dây theo sơ đồ như sau:

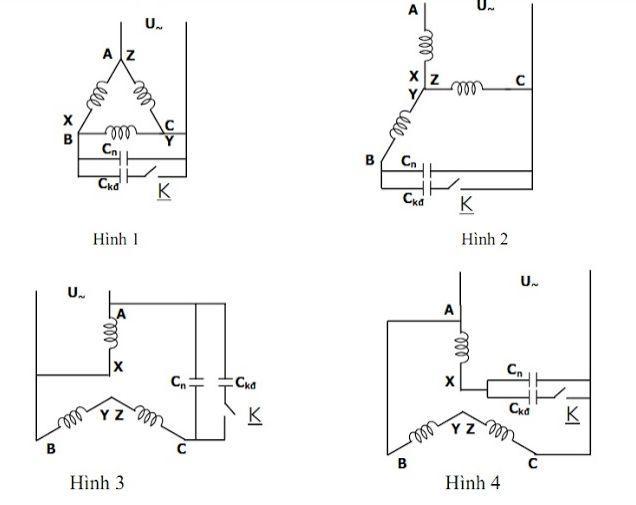

Sơ đồ đấu nối dây điện cho động cơ 3 pha 200V
Cách đấu điện cho động cơ 3 pha thành 1 pha 220V
- Nội dung phần này, chúng tôi sẽ chia sẻ cách tách dòng điện 3 pha thành 1 pha 220V trong hệ thống động cơ điện 3 pha 4 dây ra có điện thế 380V. Tuy nhiên, trong một số trường hợp thực tế thì cách đấu nối có thể khác nhau, các bạn cần chú ý nhé.
- Đường dây hạ thế lúc này sẽ bao gồm 4 dây, trong đó : 3 dây pha và 1 dây là trung tính. Tên gọi động cơ điện 3 pha cũng được bắt nguồn từ đây, 3 dây pha sẽ được gọi là dây nóng, còn dây trung tính thì được gọi là dây nguội.
- Điện áp giữa 2 dây pha (dây nóng) chính là điện áp dây có giá trị lên đến 380V. Điện áp giữa 1 dây pha và 1 dây trung tính được xem là điện áp pha, có giá trị là 220V. Đây là dòng điện mà chúng ta cần tách ra. Vậy, muốn tách lấy điện 1 pha từ trong hệ thống điện 3 pha thì bạn chỉ cần đấu với 1 dây pha bất kì và 1 dây trung tính là được.
- Điện 3 pha bao gồm 3 dây và 4 dây ra: Ở các cột điện cao thế chỉ có 3 dây pha nhưng khi được đưa về các nhà máy qua biến áp thì lại có 4 dây, dây thứ 4 người ta còn gọi là dây mass, nó trông cũng giống với ký hiệu nối đất.
- Trong kỹ thuật điện, sợi dây mass sẽ được gọi tên là dây trung tính và được lấy từ 1 điểm chụm 3 điểm cuối của 3 cuộn dây pha là A, B và C. Hay chúng ta còn gọi đó là biến áp 3 pha được đấu nối hình tam giác hoặc hình sao.
- Để hiểu rõ vấn đề này bạn có thể tham khảo thêm về biến áp 3 pha và cách đấu dây hình sao và hình tam giác. Nếu bạn lấy 1 dây pha và 1 dây đem nối xuống đất ẩm thì phụ tải vẫn sẽ hoạt động bình thường, nhưng hiệu suất của nó sẽ rất thấp.
Đổi nguồn điện cho động cơ 3 pha 200V
- Đối với các thiết bị điện được nhập khẩu từ Nhật Bản sẽ sử dụng nguồn điện 3 pha 200V. Cùng hệ thống bảng điện tử sử dụng thiết bị điện của Nhật sẽ không thể sử dụng được ở Việt Nam cùng với mức điện áp đo được là 380V 3 pha.
- Cách để chuyển đổi nguồn điện 3 pha 200V là các bạn có thể sử dụng thêm 1 chiếc máy biến áp để hạ thế dòng điện từ 380V xuống bằng với mức điện áp phù hợp với thiết bị điện. Tuy nhiên, các loại máy biến áp thường không có chức năng ổn áp, cho nên khi sử dụng điện áp nguồn cung cấp sẽ biến thiên theo điện áp đi ra.
- Đối với những khu vực có điện áp đầu không được ổn định thì sẽ cho ra điện áp cao. Điều này gây ảnh hưởng lớn đến hoạt động cũng như tuổi thọ của máy.
Sơ đồ công tắc để đổi nguồn điện cho động cơ 3 pha 200V
4. Cách đấu điện 3 pha sang 1 pha đơn giản nhất
Ở đây, chúng tôi sẽ chia sẻ tới các bạn cách đấu điện 3 pha sang 1 pha trong hệ thống 3 pha 4 dây ra có điện áp là 380V. Đường dây hạ thế lúc này sẽ bao gồm có 4 dây gồm 3 dây pha (tức là dây nóng) và 1 dây trung tính (tức là dây nguội). Lượng điện áp lúc này giữa 2 dây pha nóng sẽ có giá trị lên đến 380V.
Còn điện áp tồn tại giữa 1 dây nóng và 1 dây nguội chính là điện áp pha có giá trị điện thế là 220V. Đây cũng chính là giá trị dòng điện mà chúng ta cần phải tách ra. Các bạn chỉ cần đấu 1 dây trung tính vào 1 dây pha bất kỳ là đã có thể lấy được điện 1 pha từ trong hệ thống điện 3 pha.
Kết nối tụ điện thường trực với động cơ khi tiến hành đấu motor 3 pha thành 1 pha như sau: Động cơ điện 3 pha thông thường được kết nối chủ yếu theo 2 cách, đó là đấu hình sao và đấu hình tam giác. Vì vậy, để đơn giản hóa việc thực hiện chuyển đổi động cơ 3 pha thành động cơ 1 pha, các bạn chỉ cần sử dụng 1 tụ điện thường trực để có thể sử dụng động cơ 3 pha sao cho chúng hoạt động cùng với điện áp 1 pha. Bên cạnh đó, bạn cũng nên tìm hiểu kỹ lưỡng hơn về cách đảo chiều quay của động cơ, phương pháp ước lượng và tính toán cho điện dung của tụ điện sao cho phù hợp với các thiết bị điện của mình.
Kết nối tụ thường trực được áp dụng với động cơ đấu nối hình tam giác: Các bạn chỉ cần lắp đặt tụ điện tương tự như hình vẽ dưới đây. Trong đó, ký tự * có ý nghĩa là sự thay đổi giữa đầu nối sao của tụ điện để tiến hành đảo chiều quay của động cơ.
Kết nối tụ điện với động cơ điện đấu nối theo hình tam giác
Kết nối tụ điện cùng với động cơ đấu nối hình sao: Cũng tương tự như đấu nối động cơ hình tam giác, các bạn chỉ cần làm theo hướng dẫn và sơ đồ dưới đây. Ký tự * có nghĩa là thay đổi giữa đầu nối của tụ điện nhằm cho phép bạn đảo chiều quay cho động cơ.

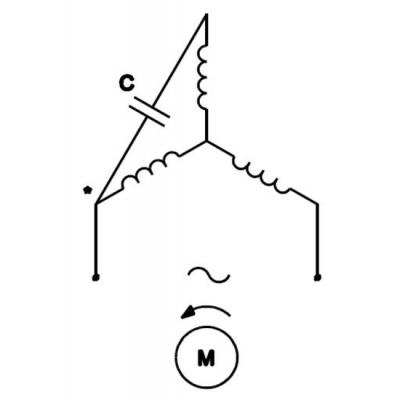

Kết nối tụ điện thường trực cùng với động cơ đấu nối hình sao
Cách chọn tụ điện thường trực phù hợp: Các bạn cần chọn tụ điện với các thông số kỹ thuật phù hợp, tương ứng với dòng điện 3 pha đang sử dụng. Bởi lẽ, công việc lựa chọn tụ điện thường trực sẽ đóng vai trò quan trọng đối với các thiết bị điện chưa có được lượng điện dung phù hợp. Nếu không cẩn thận có thể gây ảnh hưởng đến hiệu suất làm việc của động cơ, thậm chí có thể gây cháy nổ, chập cuộn dây nối của máy.
Đấu Điện Động Cơ Điện
Kết luận
Trên đây là những thông tin cơ bản về cách đảo chiều động cơ 3 pha sang 1 pha. Nếu các bạn đã quan tâm về động cơ điện thì có thể tìm hiểu thêm các bài viết cũ hơn ở dưới đây. Hy vọng chúng sẽ thực sự hữu ích cho các bạn trong quá trình sử dụng, bảo dưỡng và sửa chữa động cơ điện trong gia đình bạn cũng như trong hoạt động sản xuất, kinh doanh khác.
